1. <rt id="nf83c"><var id="nf83c"><optgroup id="nf83c"></optgroup></var></rt>
      <blockquote id="nf83c"><progress id="nf83c"></progress></blockquote>
      <ol id="nf83c"><table id="nf83c"></table></ol><li id="nf83c"><button id="nf83c"></button></li>
      <p id="nf83c"></p>
      <blockquote id="nf83c"></blockquote>
          国产精品美女久久久网av,中日韩黄色基地一二三区,欧美极品在线,Chinese?av在线,国产精品99久久久久久猫咪,国产精品自拍一二三四区,亚洲va久久久噜噜噜久久无码,丰满少妇被猛烈进入无码

          銑削參數(shù)對Ti65高溫鈦合金表面粗糙度/殘余應(yīng)力/硬度的影響規(guī)律:每齒進(jìn)給量是表面粗糙度首要影響因素,銑削速度與每齒進(jìn)給量主導(dǎo)殘余壓應(yīng)力變化,構(gòu)建多參數(shù)-多響應(yīng)關(guān)聯(lián)模型,為航空發(fā)動機(jī)高壓壓氣機(jī)部件銑削工藝制定提供科學(xué)支撐

          發(fā)布時間: 2026-01-18 20:51:18    瀏覽次數(shù):

          引言

          鈦合金憑借其優(yōu)異的比強(qiáng)度、耐熱性和耐腐蝕性能,成為航空發(fā)動機(jī)和機(jī)體結(jié)構(gòu)件的首選材料。Ti65高溫鈦合金是以Ti60鈦合金為基礎(chǔ),通過提高鉭元素含量、降低鉬和鈮元素含量并加入鎢元素而研制的a型鈦合金,在高溫環(huán)境下能保持良好的力學(xué)性能和穩(wěn)定的化學(xué)性質(zhì),能夠滿足航空航天領(lǐng)域?qū)Σ牧显跇O端工況下的苛刻要求,被用于制造航空發(fā)動機(jī)靠近燃燒室部位的高壓壓氣機(jī)葉片、葉盤以及相應(yīng)機(jī)匣等部件[1-2]。然而,鈦合金固有的低熱導(dǎo)率、高化學(xué)活性和低彈性模量等特點(diǎn)使其成為一種典型的難加工材料。在銑削加工過程中,這些特性會導(dǎo)致切削力大、切削溫度高、刀具磨損等問題,影響到工件的表面完整性,最終影響零件的疲勞性能和服役壽命。

          工件銑削加工后的表面完整性受進(jìn)給量、銑削速度、銑削深度等銑削加工參數(shù)影響。提高銑削速度可以提高加工效率,但過高的速度會導(dǎo)致溫度急劇上升,引發(fā)加工硬化、出現(xiàn)殘余拉應(yīng)力甚至表面燒傷等問題。提高銑削力會增大Ti60高溫鈦合金表面殘余壓應(yīng)力和殘余應(yīng)力影響層深度[3]。雷勇等[4]研究發(fā)現(xiàn),進(jìn)給速度對TC17鈦合金表面粗糙度的影響最大,徑向切削深度次之,銑削速度最小。譚靚等研究發(fā)現(xiàn),球頭刀銑削TC17鈦合金的表面粗糙度受進(jìn)給速度和銑削寬度的影響較大。姚倡鋒等[6]研究了高速銑削工藝對TC11鈦合金加工表面粗糙度和表面形貌的影響規(guī)律,發(fā)現(xiàn)銑削速度和每齒進(jìn)給量配比對表面形貌影響較大。MHAMDI等[7]研究發(fā)現(xiàn),進(jìn)給速度對Ti-6Al-4V合金凹曲面銑削表面粗糙度和形貌影響最大。

          目前,鈦合金銑削加工研究多集中在常規(guī)鈦合金(如TC17鈦合金)上,對Ti65高溫鈦合金的加工特性研究相對較少。此外,在多參數(shù)耦合作用對表面完整性的影響方面,研究還不夠系統(tǒng)和完善。為此,作者對Ti65高溫鈦合金進(jìn)行了銑削試驗(yàn),研究了每齒進(jìn)給量、銑削速度、銑削寬度和銑削深度對加工表面粗糙度、殘余應(yīng)力和硬度的影響,以期為改善Ti65鈦合金加工表面質(zhì)量、推進(jìn)“以鈦代鎳”奠定理論基礎(chǔ)。

          1試樣制備與試驗(yàn)方法

          試驗(yàn)材料為Ti65高溫鈦合金,由中國科學(xué)院金屬研究所提供,通過3次真空熔煉→鍛造→1019℃x 2h熱處理,空冷→(700℃5h)熱處理,空冷制備而成,其化學(xué)成分(質(zhì)量分?jǐn)?shù)/%)為5.75Al,4.0Sn,3.5Zr,0.5Mo,0.3Nb,1.0Ta,0.4Si,0.8W,0.055C,余Ti。合金的抗拉強(qiáng)度為1214MPa,屈服強(qiáng)度為1107MPa,斷后伸長率為9.8%,斷面收縮率為13.3%。

          制取尺寸為40mm50mm60mm的銑削試樣,采用VMC850型立式數(shù)控加工中心進(jìn)行銑削試驗(yàn),銑刀為氮鋁化鈦涂層硬質(zhì)合金刀具,銑刀直徑為12mm,齒數(shù)為4,螺旋角為35°,選擇每齒進(jìn)給量、銑削速度、銑削寬度和銑削深度為試驗(yàn)因素,表面粗糙度、表面殘余應(yīng)力和表面硬度為響應(yīng),設(shè)計(jì)正交試驗(yàn),參數(shù)設(shè)置見表1。

          表1正交試驗(yàn)參數(shù)

          Table 1 Orthogonal test parameters

          序號每齒進(jìn)給量/ (mm·z-1)銑削速度/ (m·min-1)銑削寬度/ mm銑削深度/ mm
          10.013020.5
          20.016041.0
          30.019061.5
          40.0112082.0
          50.043041.0
          60.046021.0
          70.049081.0
          80.0412061.0
          90.073062.0
          100.076081.5
          110.079021.0
          120.0712040.5
          130.013081.0
          140.016060.5
          150.019042.0
          160.0112021.5

          銑削后,采用 MarSurf XT20型接觸式粗糙度測量儀測試表面粗糙度,每組試樣測5次,統(tǒng)計(jì)表面粗糙度  Ra (特征輪廓的算術(shù)平均偏差)和  R v (最大輪廓谷深)。采用 Proto LXRD MG2000型X射線衍射應(yīng)力儀測試表面殘余應(yīng)力,銅靶,  K α 射線,電壓為 25kV,電流為30mA;測試不同深度殘余應(yīng)力時,對試樣進(jìn)行電化學(xué)腐蝕剝層處理,腐蝕介質(zhì)為體積比 1: 5:

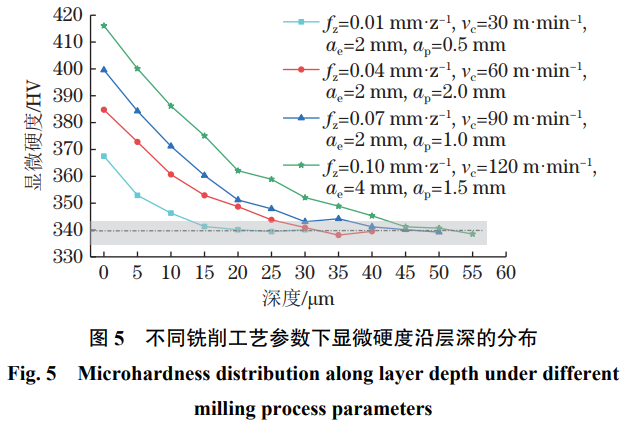

          19的氫氟酸、硝酸和水,電壓為30V,電流為0.3A,逐層腐蝕,每層深度為3μm。采用 Wilson 430SVD型維氏硬度計(jì)測試表面硬度,測3點(diǎn)取平均值。垂直加工表面沿切削進(jìn)給方向取樣,拋磨后,采用Future-Tech FEM-8000型顯微硬度計(jì)測試切削亞表層硬度,載荷為0.245N,保載時間為10s,測試點(diǎn)間距為5μm,同一深度測3次取平均值。

          2、試驗(yàn)結(jié)果與討論

          2.1對表面粗糙度的影響

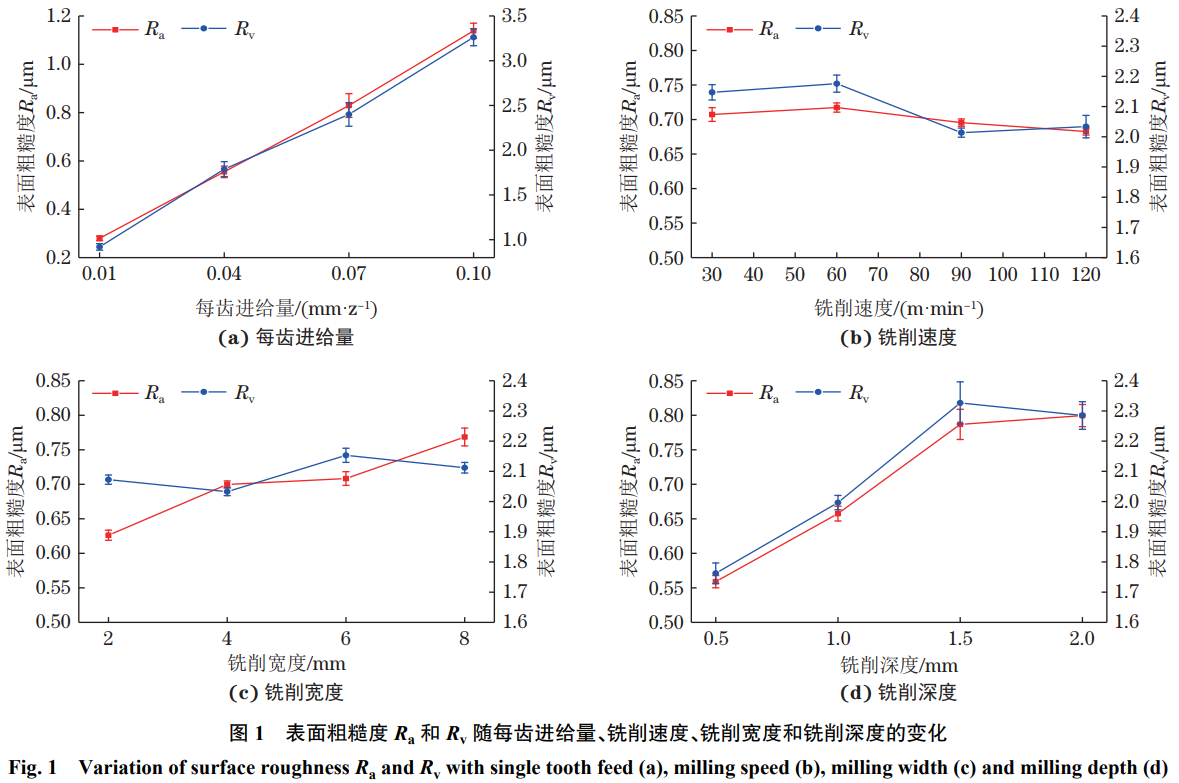

          每齒進(jìn)給量、銑削速度、銑削寬度、銑削深度各水平的表面粗糙度  R a 的極差分別為0.859,0.025,0.143,0.240μm,表面粗糙度  R v 的極差分別為2.343,0.114,0.120,0.522μm。由極差判斷,對表面粗糙度  R a 和  R v 的影響程度按由大到小排序依次為每齒進(jìn)給量、銑削深度、銑削寬度、銑削速度。

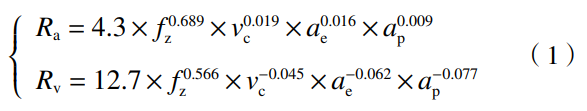

          基于試驗(yàn)數(shù)據(jù)建立銑削工藝參數(shù)對表面粗糙度的影響模型,方程為


          式中:  f z 為每齒進(jìn)給量;  v c 為銑削速度;  a e 為銑削寬度;  a p 為銑削深度。

          2.2對殘余應(yīng)力的影響

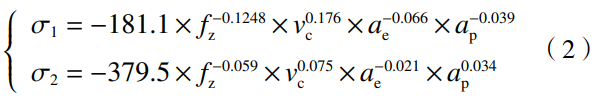

          基于試驗(yàn)數(shù)據(jù)建立銑削工藝參數(shù)對表面殘余應(yīng)力的影響模型,方程為


          式中:  σ 1 為平行于銑削進(jìn)給方向的表面殘余應(yīng)力;  σ 2 為垂直于銑削進(jìn)給方向的表面殘余應(yīng)力。


          2.3對硬度的影響


          基于試驗(yàn)數(shù)據(jù)建立銑削工藝參數(shù)對表面硬度的影響模型,方程為


          式中:H為表面硬度。


          3、結(jié)論

          (1)對銑削加工Ti65高溫合金表面粗糙度的影響程度按由大到小排序依次為每齒進(jìn)給量、銑削深度、銑削寬度、銑削速度。隨著每齒進(jìn)給量和銑削深度增加,表面粗糙度增大;隨著銑削速度增加或銑削寬度減小,表面粗糙度略減小但變化不顯著。

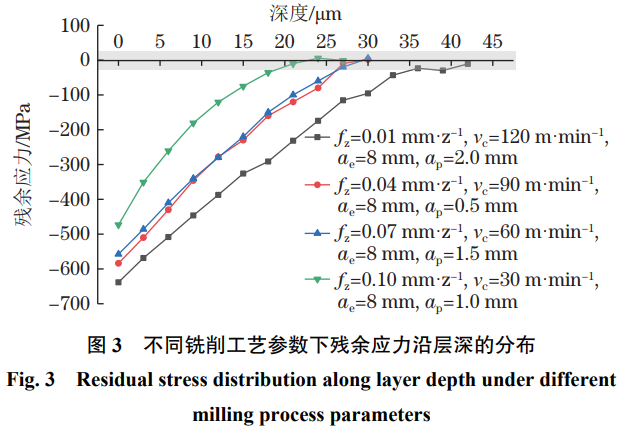

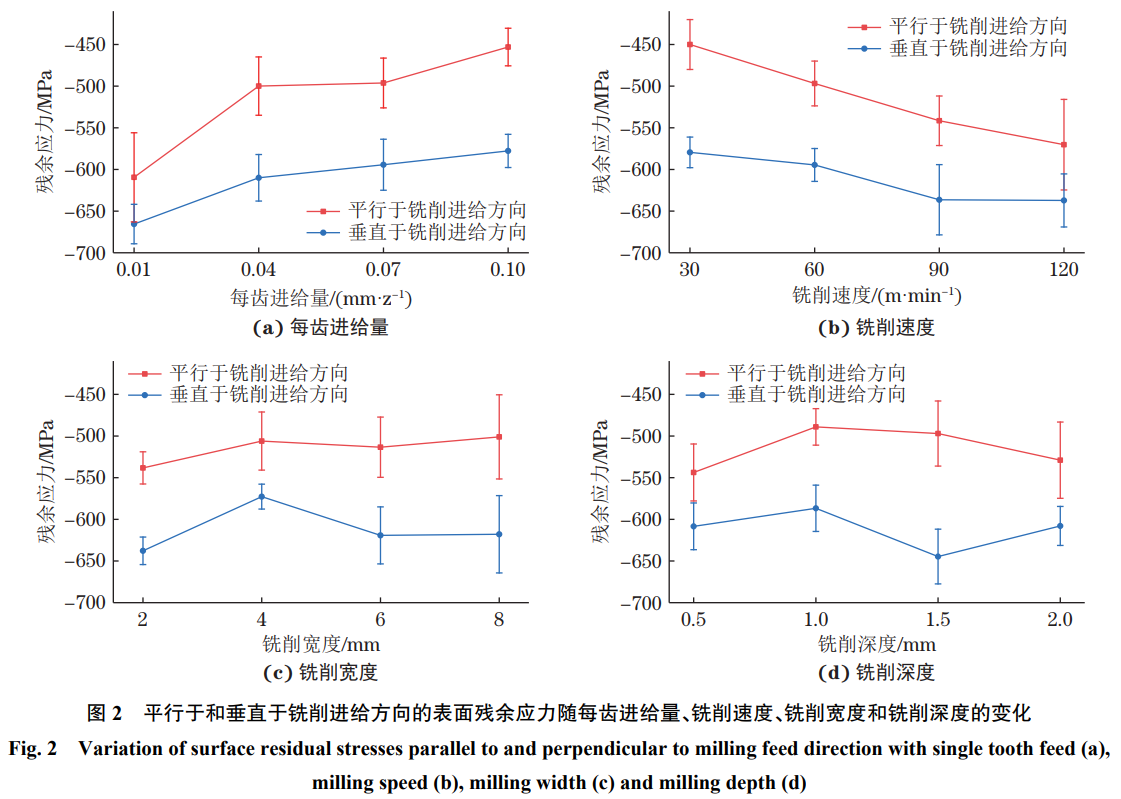

          (2)不同銑削工藝參數(shù)下銑削加工Ti65高溫合金后,平行于和垂直于銑削進(jìn)給方向的表面殘余應(yīng)力均為壓應(yīng)力。每齒進(jìn)給量和銑削速度對表面殘余應(yīng)力的影響較大,銑削寬度和銑削深度的影響較小。隨著每齒進(jìn)給量增加、銑削速度減小,表面殘余壓應(yīng)力減小;隨著銑削寬度和銑削深度增加,表面殘余壓應(yīng)力無明顯變化。

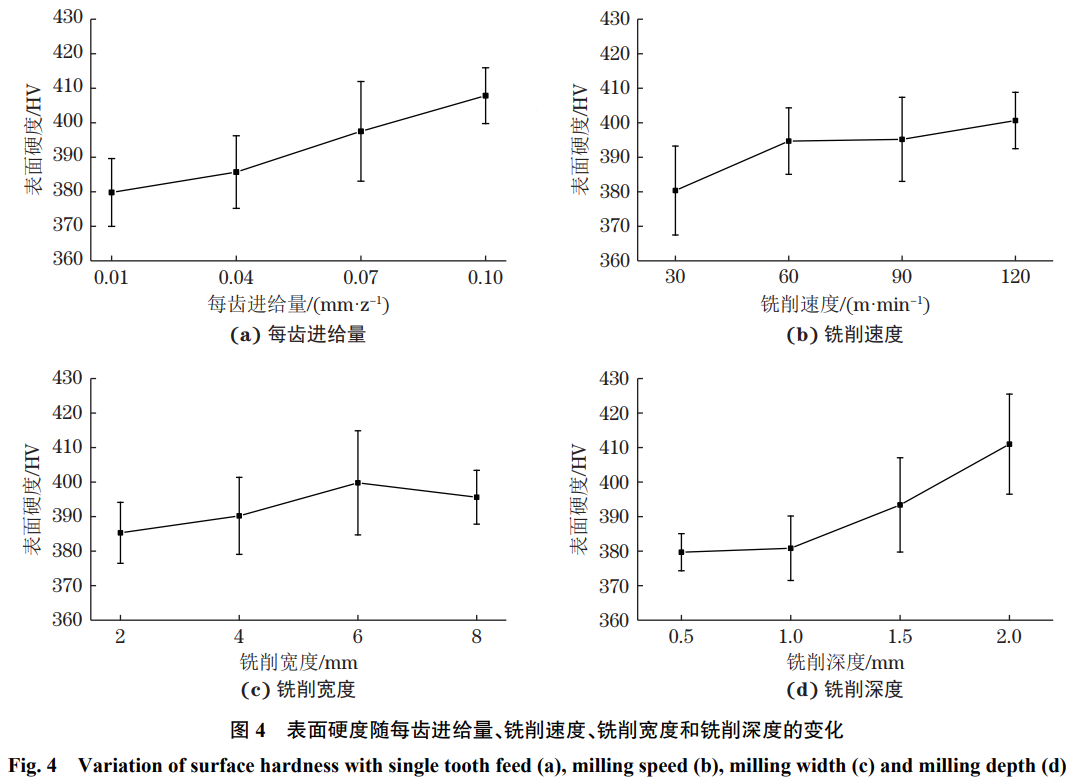

          (3)銑削深度對銑削加工Ti65高溫合金表面硬度的影響最大,每齒進(jìn)給量和銑削速度次之,銑削寬度最小;隨著銑削深度、每齒進(jìn)給量、銑削速度和銑削寬度增加,表面硬度增大。

          參考文獻(xiàn):

          [1]陳子勇,劉瑩瑩,靳艷芳,等.航空發(fā)動機(jī)用耐650℃高溫鈦合金研究現(xiàn)狀與進(jìn)展[J].航空制造技術(shù),2019,62(19):22-30.

          CHEN Z Y, LIU Y Y, JIN Y F, et al. Research on 650℃high temperature titanium alloy technology for aero-engine[J]. Aeronautical Manufacturing Technology, 2019,62(19):22-30.

          [2]王清江,劉建榮,楊銳.高溫鈦合金的現(xiàn)狀與前景[J].航空材料學(xué)報,2014,34(4):1-26.

          WANG Q J, LIU J R, YANG R. High temperature titanium alloys: Status and perspective[J]. Journal of Aeronautical

          Materials,2014,34(4):1-26.

          [3]李暉.Ti60高溫鈦合金熱變形中的片層組織細(xì)化機(jī)制及控制研究[D].西安:西北工業(yè)大學(xué),2020.

          LI H. The refinement mechanism and control of lamellar microstructure during hot deformation for Ti60 high-temperature titanium alloy[D]. Xi'an: Northwestern Polytechnical University,2020.

          [4]雷勇,趙威,何寧,等.TC17鈦合金低溫銑削表面粗糙度預(yù)測[J].中國機(jī)械工程,2022,33(5):583-588.

          LEI Y,ZHAO W,HE N,et al. Prediction of surface roughness for cryogenic milling TC17 titanium alloys[J].China Mechanical Engineering,2022,33(5):583-588.

          [5]譚靚,張定華,姚倡鋒.高速銑削參數(shù)對TC17鈦合金表面變質(zhì)層的影響[J].航空材料學(xué)報,2017,37(6):75-81.TAN L, ZHANG D H, YAO C F. Effect of high-speed milling parameters on surface metamorphic layer of TC17 titanium alloy[J]. Journal of Aeronautical Materials,2017,37(6):75-81.

          [6]姚倡鋒,張定華,黃新春,等.TC11鈦合金高速銑削的表面粗糙度與表面形貌研究[J].機(jī)械科學(xué)與技術(shù),2011,30(9):1573-1578.

          YAO C F, ZHANG D H, HUANG X C, et al. Exploring surface roughness and surface morphology of high-speed milling TC11 titanium alloy[J]. Mechanical Science and Technology for Aerospace Engineering, 2011, 30(9):1573-1578.

          [7] MHAMDI M B, BOUJELBENE M, BAYRAKTAR E,et al. Surface integrity of titanium alloy Ti-6Al-4V in ball end milling[J].Physics Procedia,2012,25:355-362.

          [8]HAN K P,TAN L, YAO C F,et al. Studies on the surface characteristics of Ti60 alloy induced by turning combined with ball burnishing[J]. Journal of Manufacturing Processes,2022,76:349-364.

          (注,原文標(biāo)題:銑削工藝參數(shù)對Ti65高溫鈦合金加工表面完整性的影響)

          在線客服
          客服電話

          全國免費(fèi)服務(wù)熱線
          0917 - 3388692
          掃一掃

          bjliti.cn
          利泰金屬手機(jī)網(wǎng)

          返回頂部

          ↑

          主站蜘蛛池模板: 亚洲另类色综合网站| 国产v在线最新观看视频| 亚洲卡1卡2卡新区网站| 99热门精品一区二区三区无码| 人妻少妇嫩草被猛烈进入无码蜜桃| 亚洲亚洲网站三级片在线| a级毛片毛片免费观看久潮| 樱花草在线社区WWW韩国| 夜色福利站www国产在线视频| 无码AⅤ一区二区三区| 人妻日韩精品中文字幕| 日韩经典中文字幕一区| 亚洲亚洲人成影院77777| 青青草原亚洲| 少妇被无套内谢免费看| 激情综合色综合啪啪五月丁香搜索| 1024福利导航| 一本一道久久a久久综合| 亚洲国产成人精品福利无码| 无码一区二区三区亚洲人妻| 亚洲人成网站色www| 国产中文三级全黄| 精品无码av人在线观看| 84pao强力打造永久免费高速高清| 国产高清在线精品一区免费| 午夜在线视频| 在线精品国产中文字幕| 午夜亚洲一区| 国产jizz中国jizz免费看| 中文字幕精品久久久久人妻红杏ⅰ| 小嫩批日出水无码视频免费| av专区在线观看| 丰满岳妇乱一区二区三区 | 精久久久久无码区中文字幕| 国产高清小视频一区二区| 亚洲最大免费色情网| 国产精品自在欧美一区| 精品国产AV色欲果冻传媒| 一本一本久久A久久精品综合不卡| 欧美精品国产综合久久| 被拉到野外强要好爽|
